Tunele zblokowane (Multibay) — nawy na wspólnych nogach z rynnami

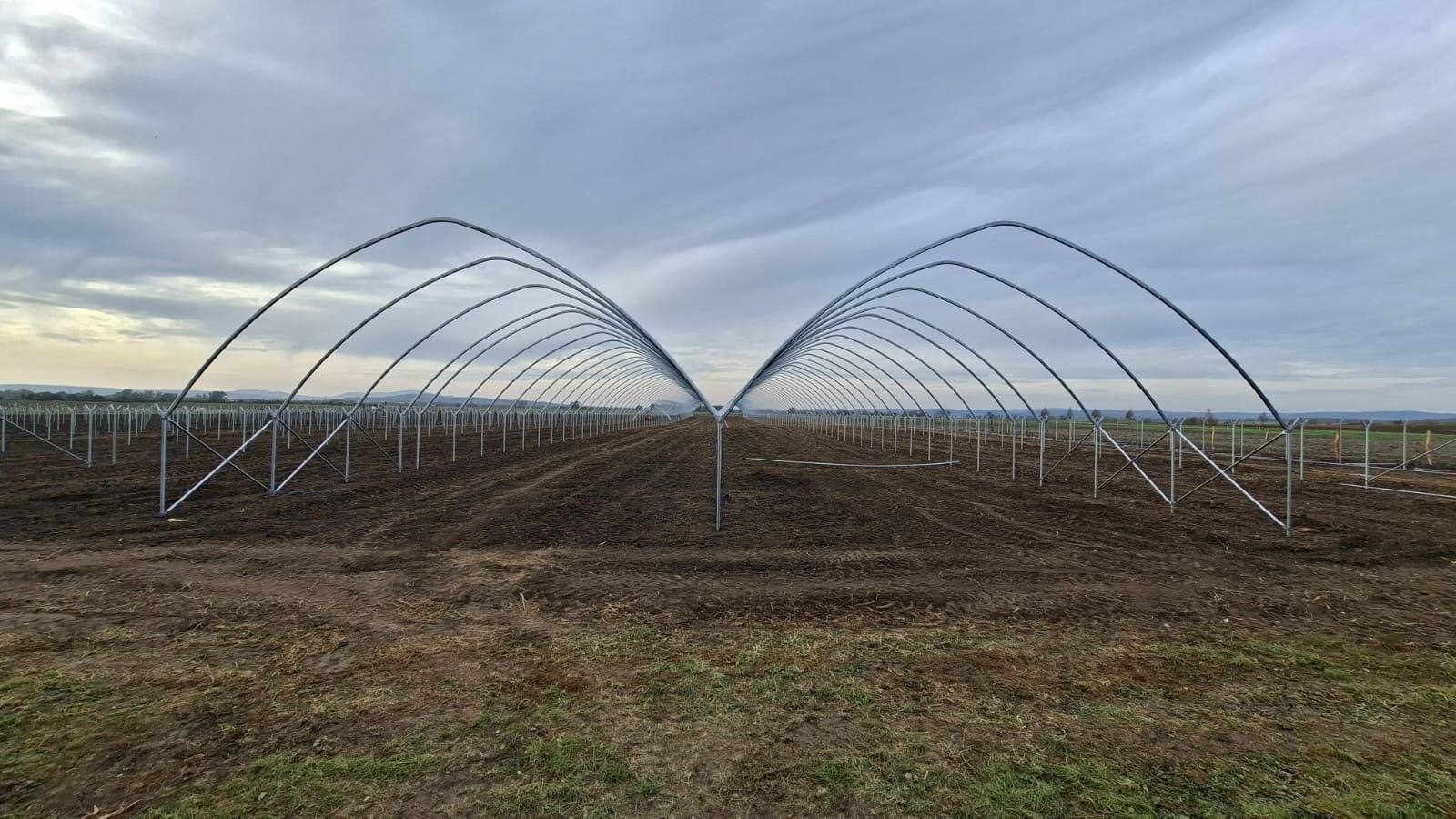

Tunel zblokowany to kilka naw połączonych bok do boku na wspólnych rzędach nóg typu Y wkręcanych w ziemię, z rynnami między nawami. Wychodzi taniej w przeliczeniu na m² niż tunele pojedyncze: Tunele zblokowane: od 23 zł/m² netto.
Netto, konstrukcja stalowa z folią, bez transportu i montażu. Montaż: od 8 zł/m² netto.
- od 23 zł/m² netto za m², z folią, bez transportu i montażu
- 90×50 mm rura owalna na wręgi (+29%)
- E370+Z275 stal nóg
- 3 lata gwarancji na folię
Do czego służy tunel zblokowany
Tunele zblokowane projektujemy dla profesjonalnych upraw na dużą skalę, gdzie liczą się wytrzymałość, stabilność i koszt metra kwadratowego. Konstrukcja wydłuża sezon — od późnej jesieni, przez zimę, po wczesną wiosnę — a rynny między nawami zbierają deszczówkę, którą można wykorzystać ponownie.
- Niższy koszt za m²
- Wspólne nogi dla sąsiednich naw — tunele zblokowane są tańsze niż pojedyncze na tej samej powierzchni.
- Rura owalna
- Wręgi z rury owalnej 80×40 lub 90×50 mm są sztywniejsze niż z rury okrągłej; 90×50 to +29% wytrzymałości przy zbliżonej cenie.

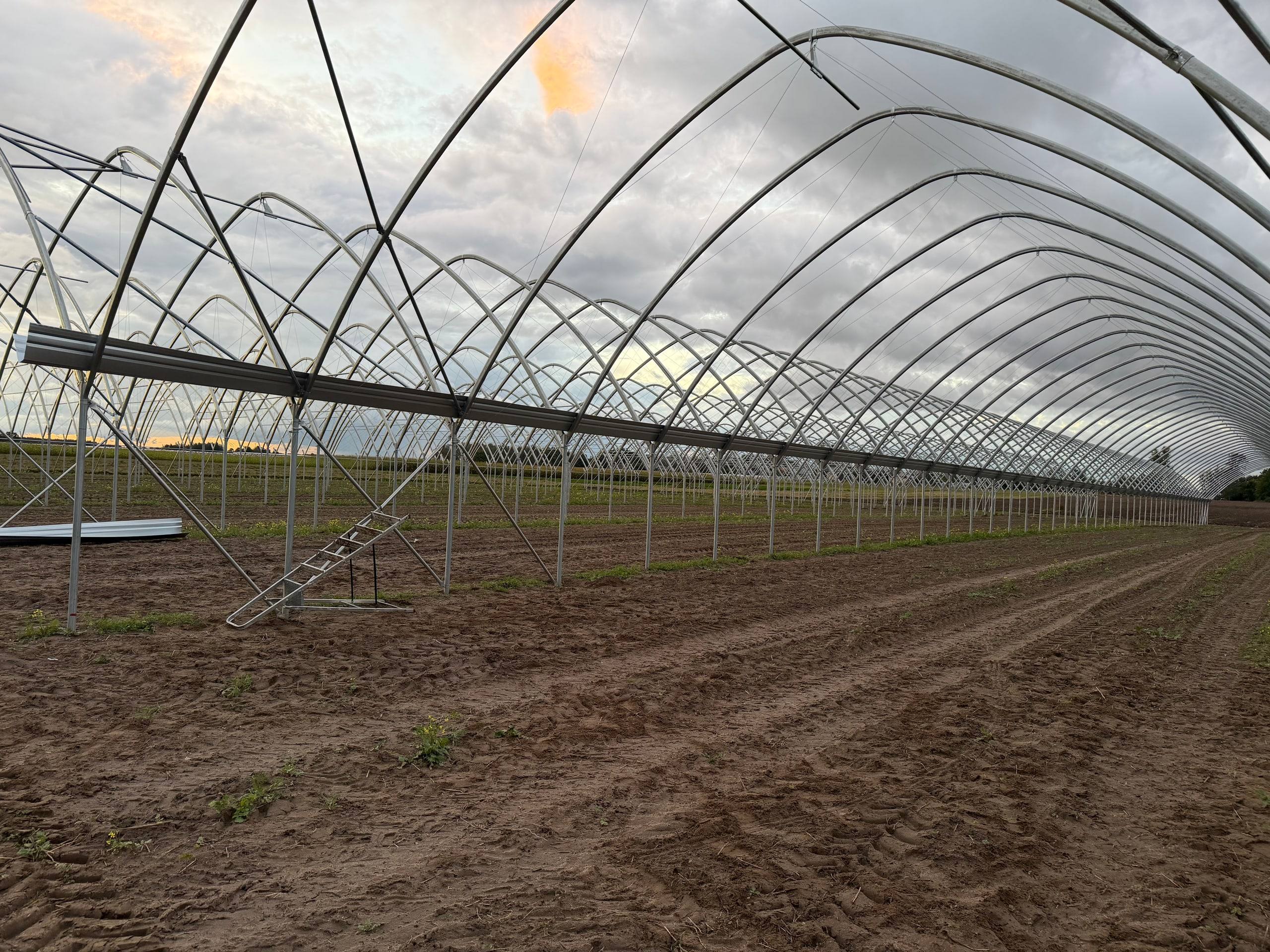

- Rynny i deszczówka
- Wbudowany system rynien między nawami pozwala zbierać deszczówkę i ponownie ją wykorzystać.
- Modułowa rozbudowa
- Blok można rozbudować o kolejne nawy, gdy rośnie areał uprawy.
Specyfikacja techniczna

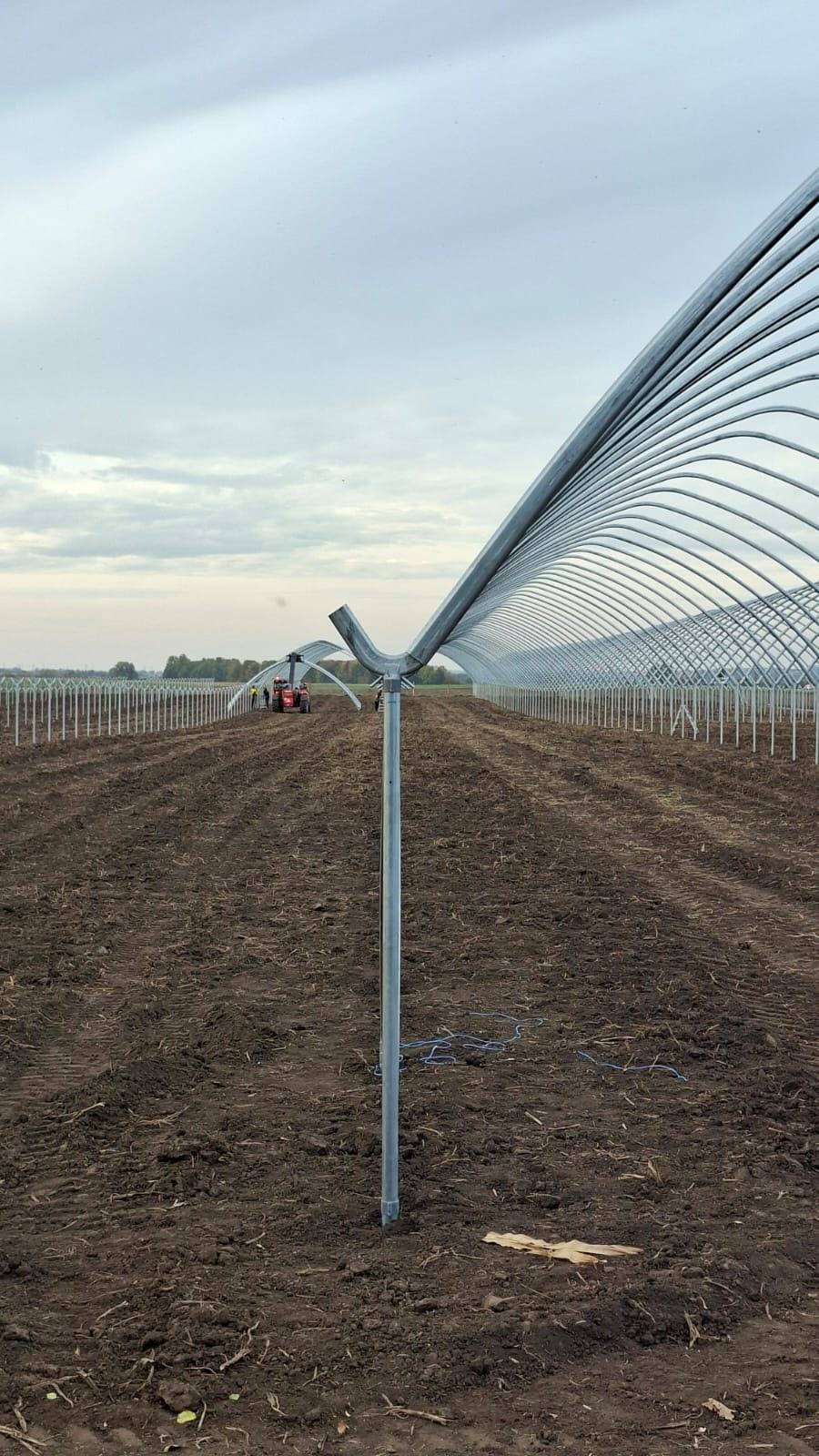

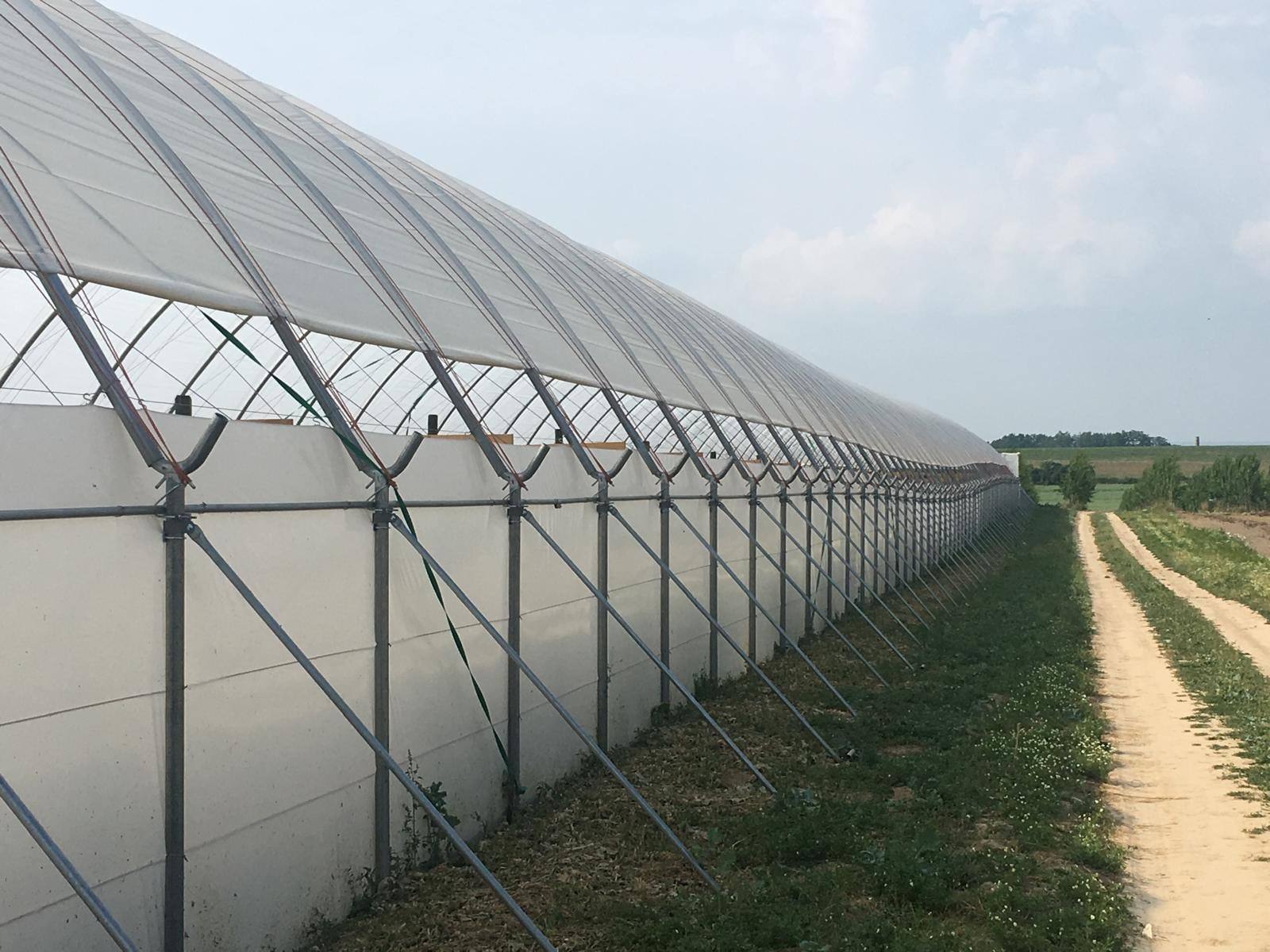

Nogi typu Y
Noga typu Y ma na szczycie dospawany łącznik do wręgi w kształcie litery Y — dla rur okrągłych i owalnych. Nogi wkręcamy w ziemię, bez fundamentów. Stal E370+Z275. Noga Ø40 mm pasuje wyłącznie do wręg okrągłych Ø40 mm.
| Średnica nogi | Długość | Pasuje do wręg |
|---|---|---|
| Ø40 mm | 2,5–3,5 m | tylko okrągłych Ø40 mm |
| Ø50,8 mm | 2,5–3,5 m | okrągłych Ø50,8 i Ø60,3 mm; owalnych 80×40 i 90×50 mm |
| Ø60,3 mm | 2,5–3,5 m | okrągłych Ø50,8 i Ø60,3 mm; owalnych 80×40 i 90×50 mm |
Rury na wręgi
Wręgi w kształcie okrągłym lub gotyckim, ze stali S350+Z275.
| Profil | Wymiar | Zastosowanie |
|---|---|---|
| okrągła | Ø40 mm | lekkie tunele sezonowe |
| okrągła | Ø50,8 mm | standard dla tuneli rolniczych o średniej nośności |
| okrągła | Ø60,3 mm | wzmocnione tunele całoroczne o dużej rozpiętości |
| owalna | 80×40 mm | najpopularniejsze rozwiązanie — wysoka stabilność przy umiarkowanej masie |
| owalna | 90×50 mm | +29% wytrzymałości przy bardzo podobnej cenie |
Kształt, rynny, folia
| Parametr | Wartość |
|---|---|

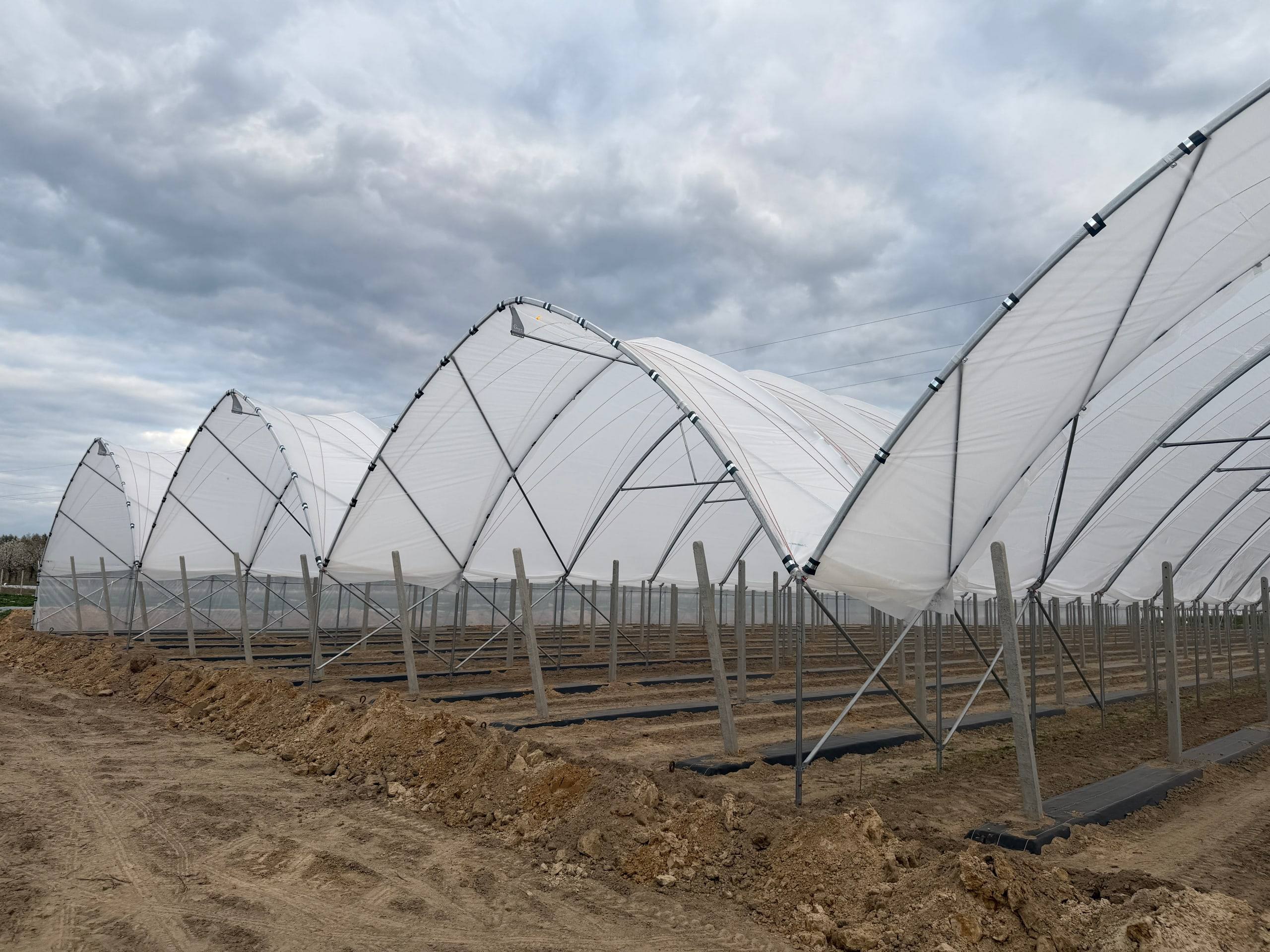

| Kształt łuku | okrągły lub gotycki |
| Szerokość nawy | 6–11 m |
| Rynny | między nawami, ze zbieraniem deszczówki |
| Folia | pojedyncza, 150–200 µm; gwarancja na folię 3 lata |
Wzmocnienia na wiatr i śnieg
W tunelach zblokowanych linki lattice montujemy w standardzie na każdej wrędze. Rurę w kalenicy i stężenie poziome dobierasz jako opcję.
W standardzie
Linki lattice
Stalowe linki 3 mm biegną od nogi do wręgi i tworzą w środku tunelu sieć jak pajęczyna.
Trzymają tunel na wietrze i częściowo odciążają go przy śniegu.
Linki lattice: parametry Materiał linka stalowa 3 mm Montaż od nogi do wręgi, na każdej wrędze Chroni przed wiatrem, częściowo śniegiem
Opcja · często wybierana
Rura w kalenicy
Rura biegnie przez całą długość tunelu, 20 lub 40 cm poniżej szczytu wręg.
Usztywnia tunel od góry i nie pozwala łukom się rozpierać.
Rura w kalenicy: parametry Rura Ø35×1,5 mm Położenie 20 lub 40 cm pod szczytem, przez całą długość tunelu Chroni przed rozpieraniem łuków
Opcja
Stężenie poziome T lub V
Pozioma rura łączy obie strony łuku. Razem z wręgą tworzy kratownicę.
Najmocniej wzmacnia tunel na śnieg.
- T
- pionowa rura od stężenia poziomego do wręgi
- V
- dwa krótkie skośne stężenia, po lewej i prawej stronie, od stężenia poziomego do wręgi (na rysunku)
Stężenie poziome T lub V: parametry Stężenie poziome rura Ø40×1,5 mm, długość 4–7 m zależnie od szerokości nawy Elementy T i V rura Ø35×1,5 mm Montaż na każdej wrędze Chroni przed śniegiem
Najmocniejsze połączenie w tunelach zblokowanych
Linki lattice + stężenie poziome
Najlepiej w wersji T lub V — obie są podobnie skuteczne. Linki trzymają tunel na wietrze, a stężenie razem z wręgą tworzy kratownicę, która przenosi śnieg.
Mocniejsza stal w tej samej cenie
Produkujemy konstrukcje stalowe od 1995 roku. Parametry podajemy wprost — tak jak w ofercie.
E370+Z275
Nogi i kotwy z mocniejszej stali
Stal E370+Z275 jest o ok. 10% mocniejsza od klasycznej S350+Z275 — a kosztuje Cię tyle samo.
| Nogi | E370+Z275 |
|---|---|
| Kotwy | E370+Z275 |
| Wręgi | S350+Z275 |
- 90×50 mm
- Rura owalna na wręgi: o 29% wyższa wytrzymałość niż 80×40 przy zbliżonej cenie.
- 100%
- akcesoriów z własnej produkcji: kotwy, obejmy, klipsy, łączniki, mocowania folii i rynien.
- ISO
- 9001, 1090 i 3834 — zarządzanie jakością, konstrukcje stalowe i spawanie.
- 3 lata
- gwarancji na folię.
Akcesoria z własnej produkcji
100% akcesoriów wykonujemy w naszym zakładzie — pasują do konstrukcji i szybko realizujemy nietypowe zamówienia.
- łączniki typu Y
- obejmy bezzawiasowe i zawiasowe
- klipsy metalowe
- systemy mocowania folii
- systemy mocowania rynien

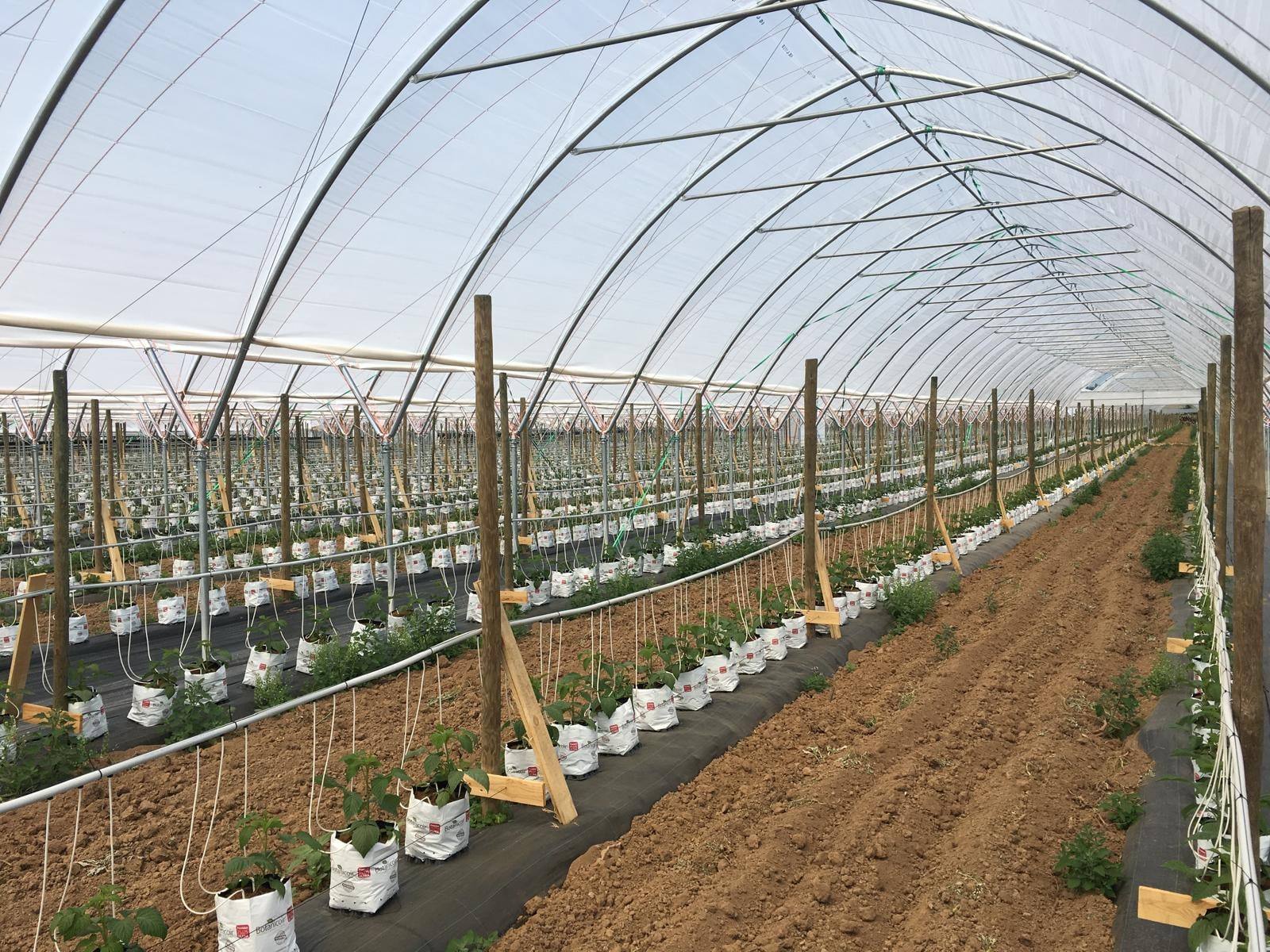

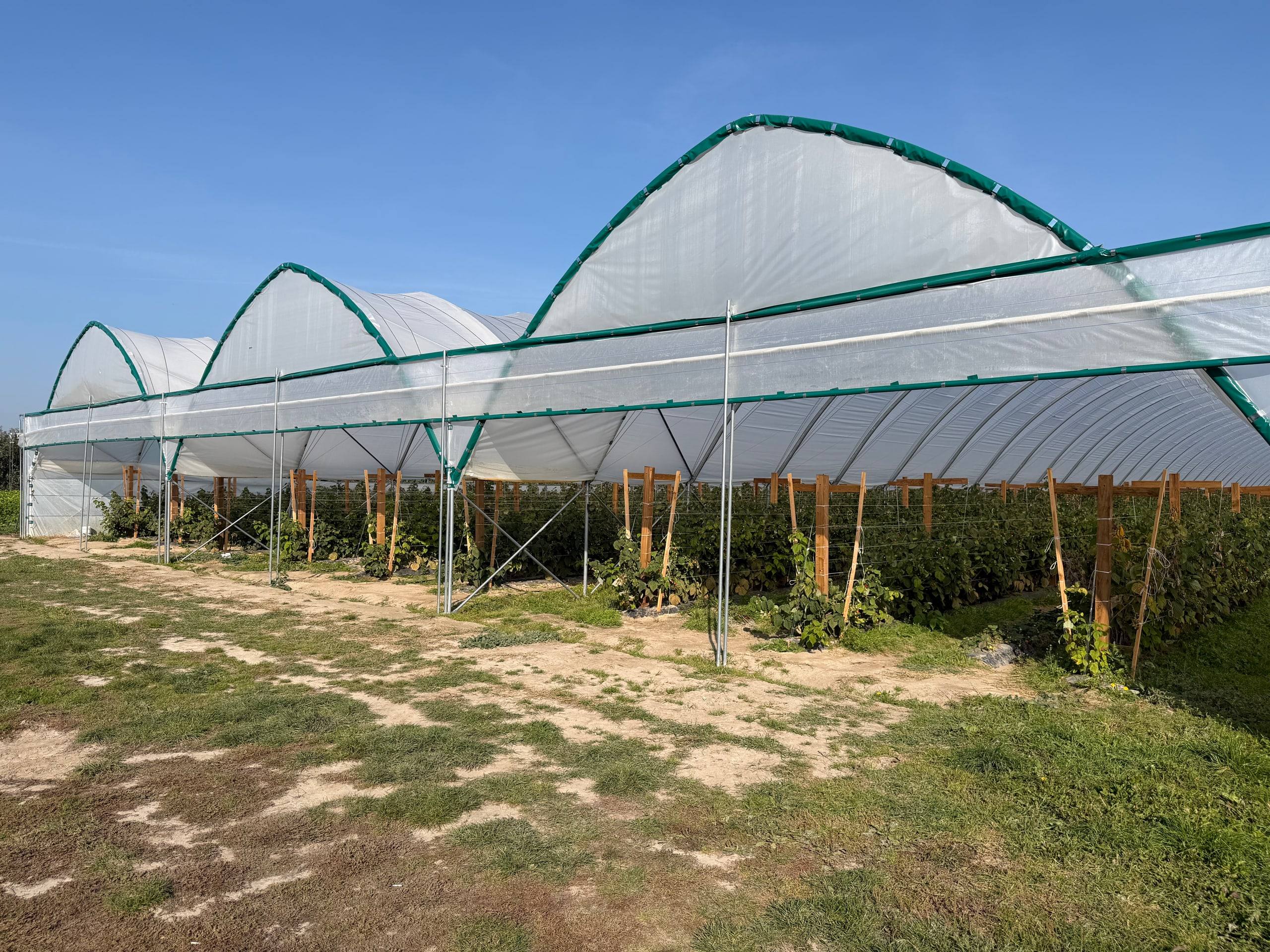

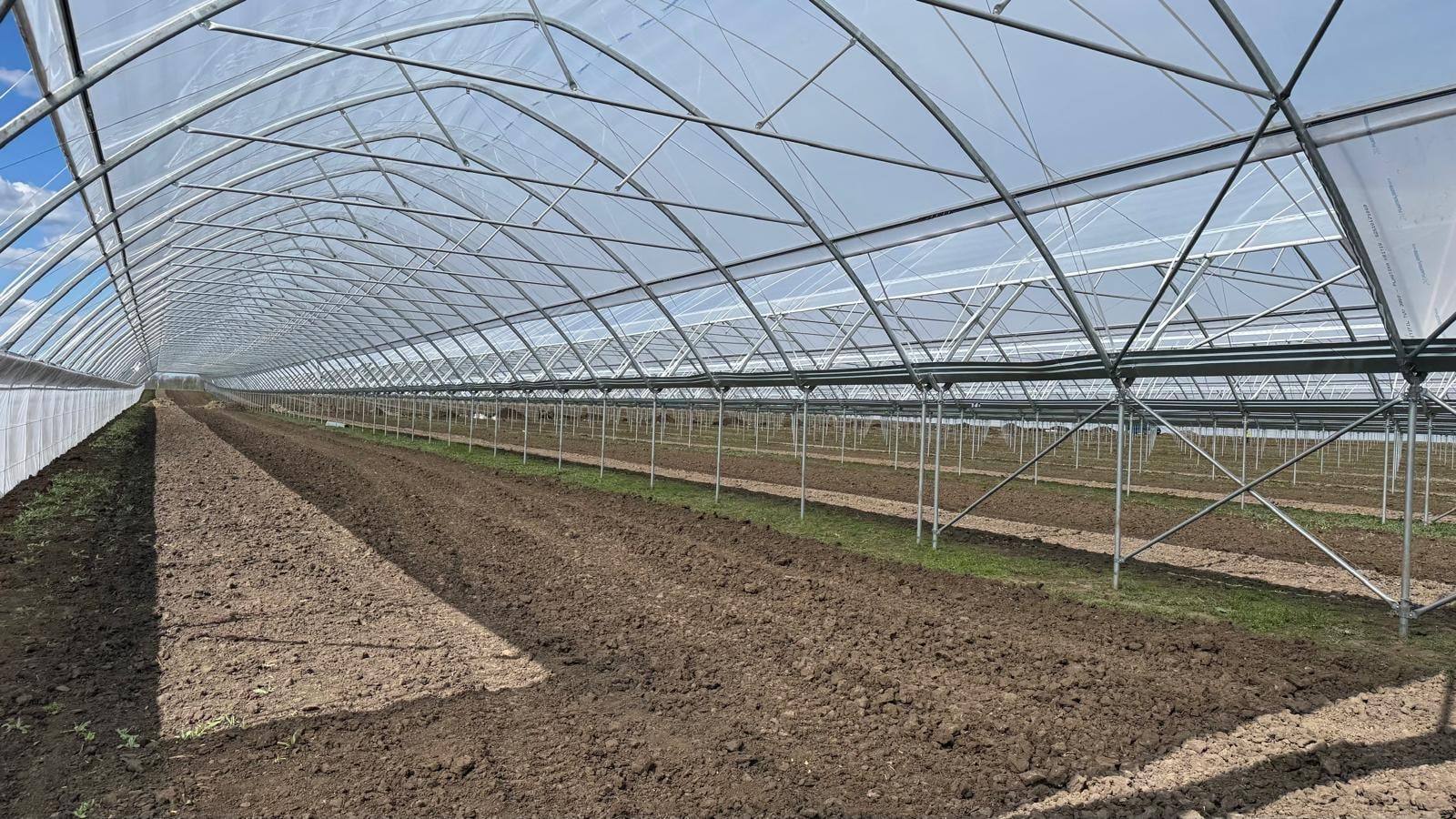

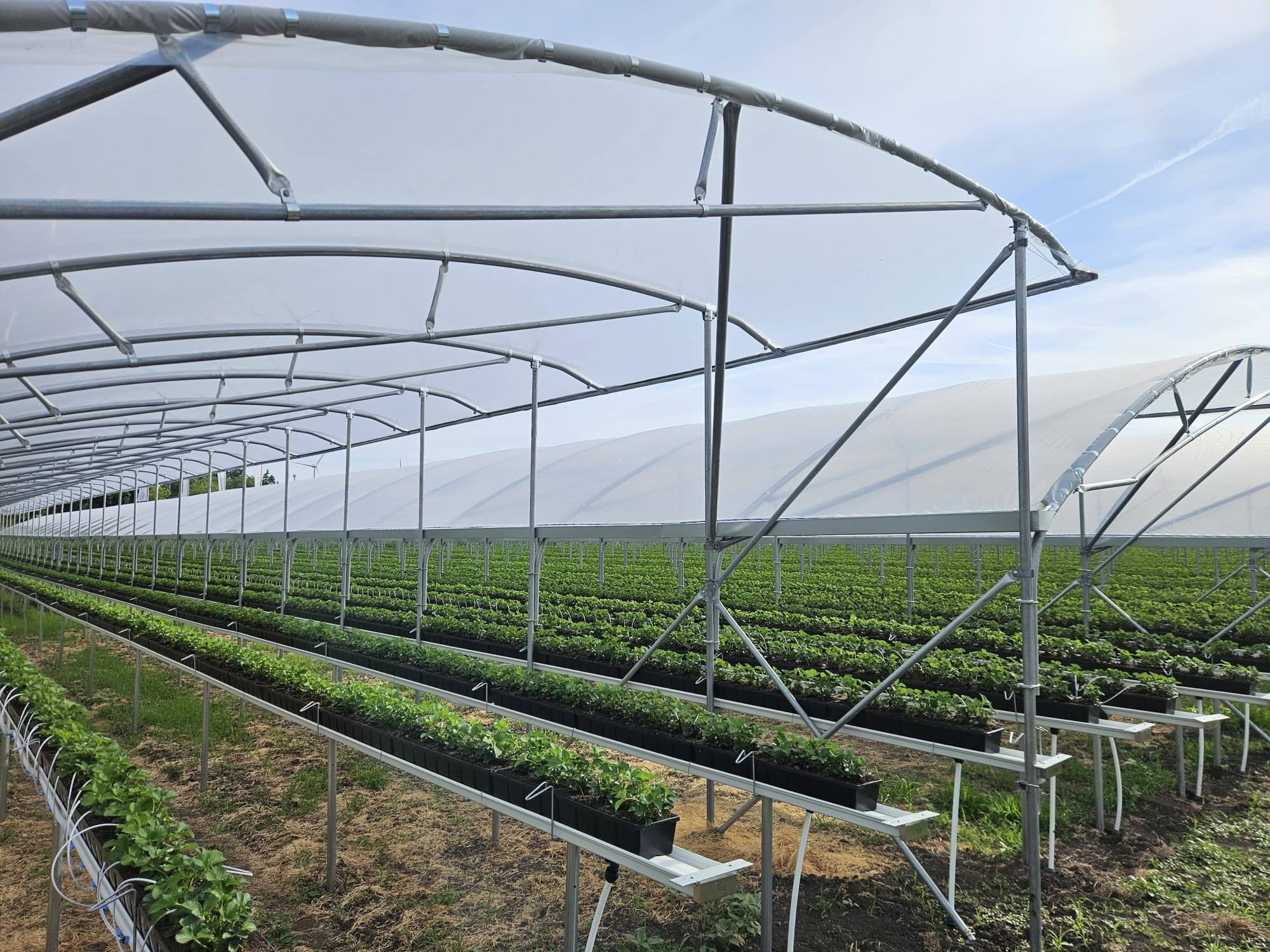

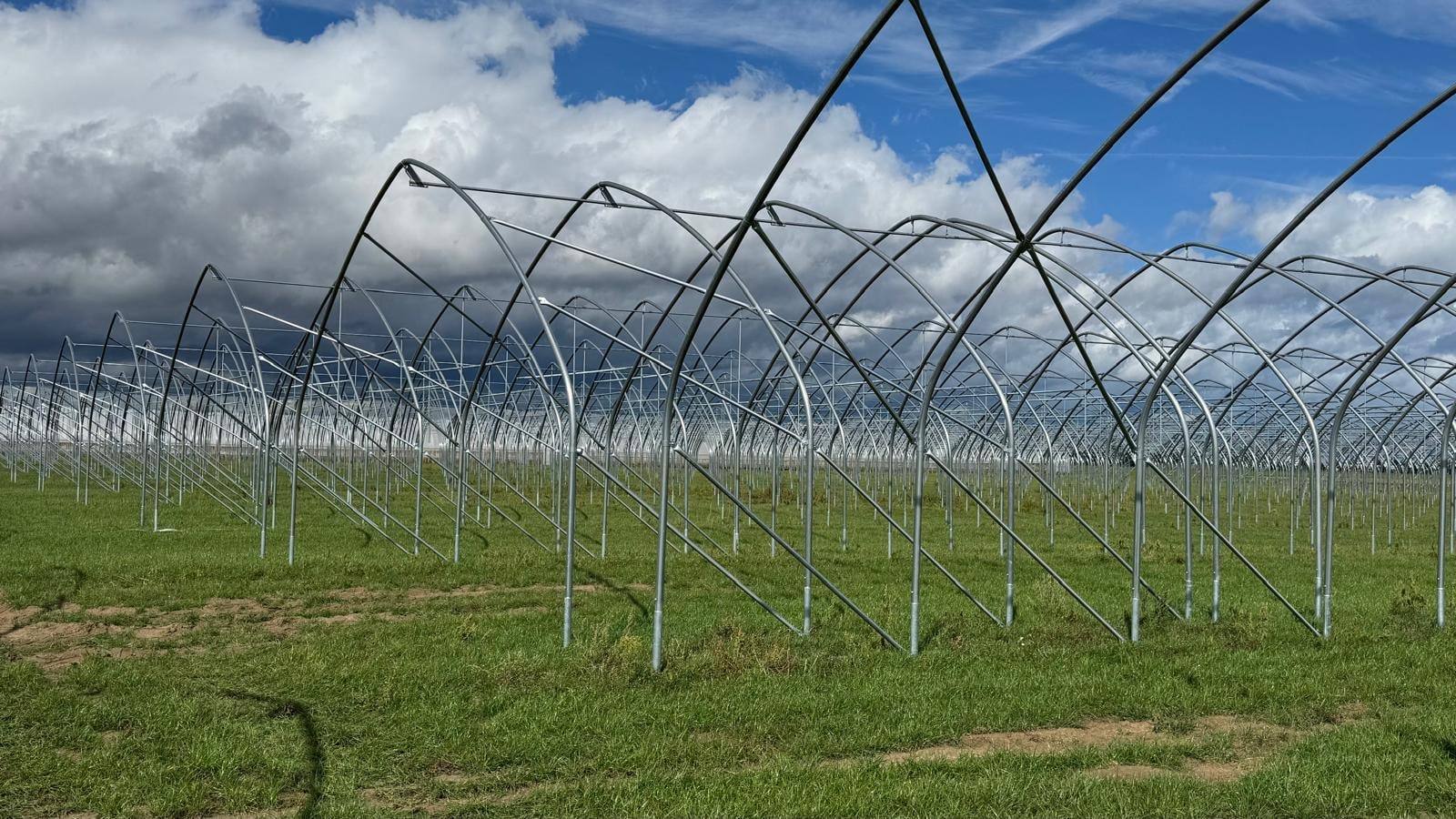

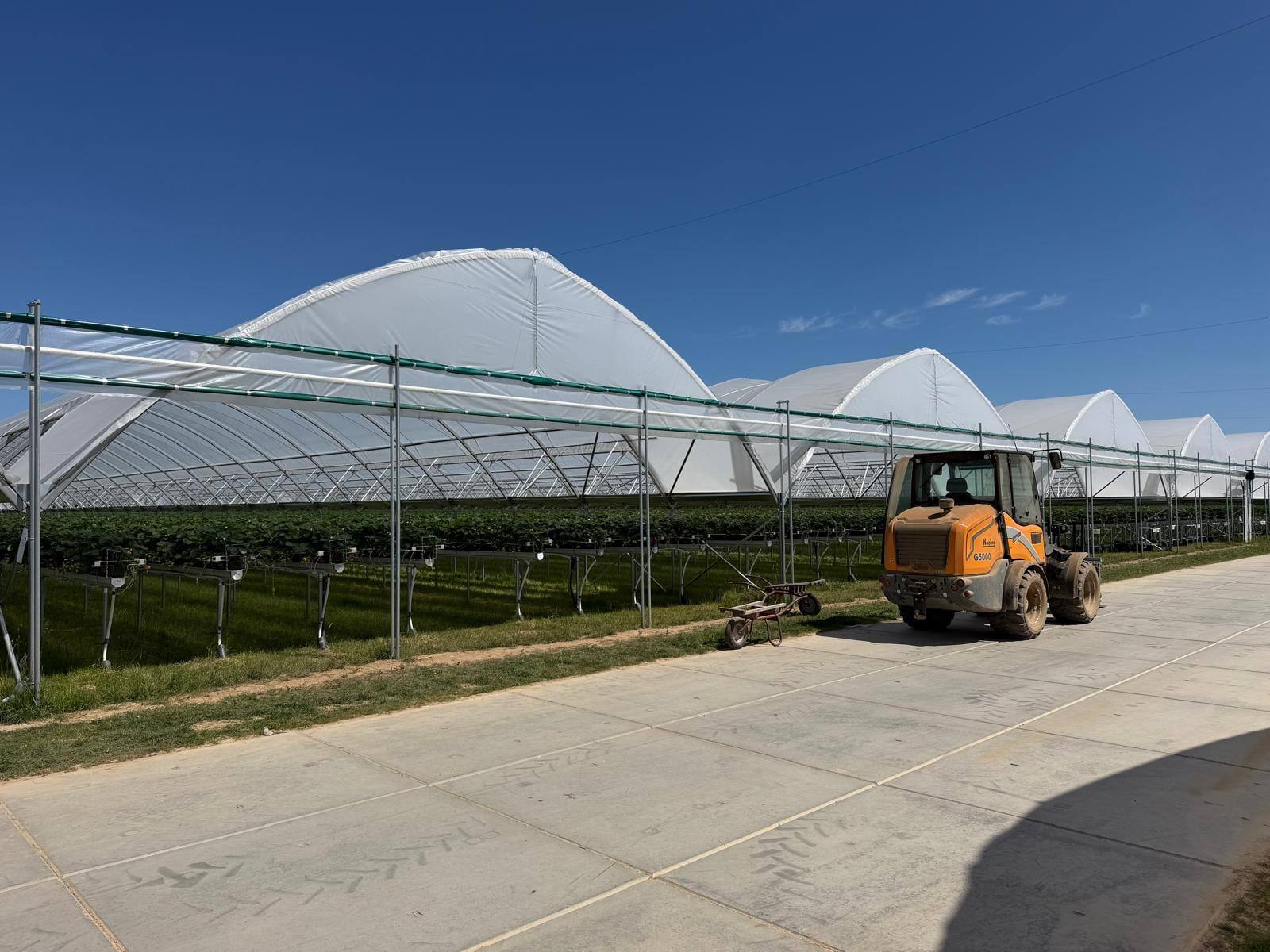

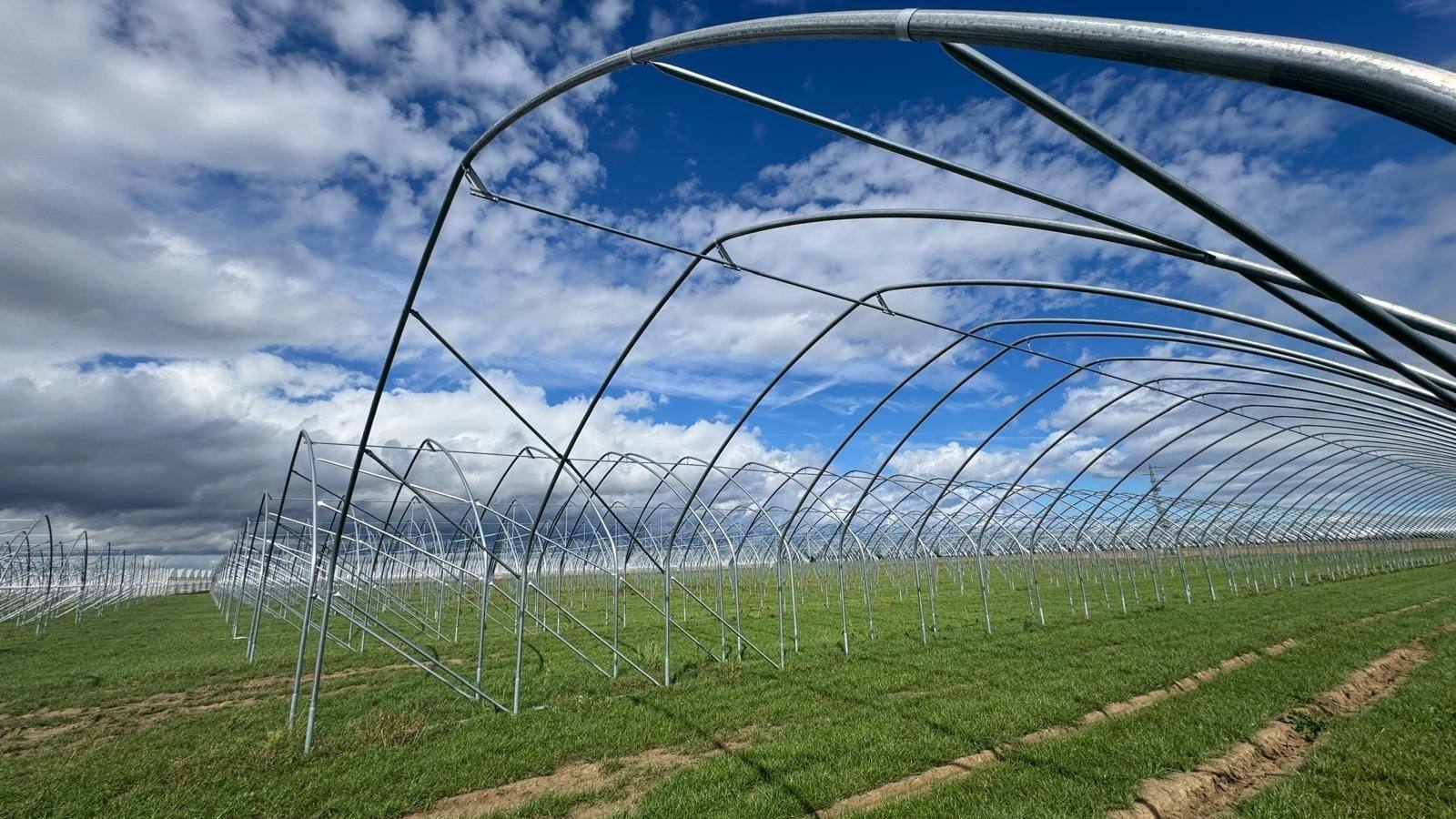

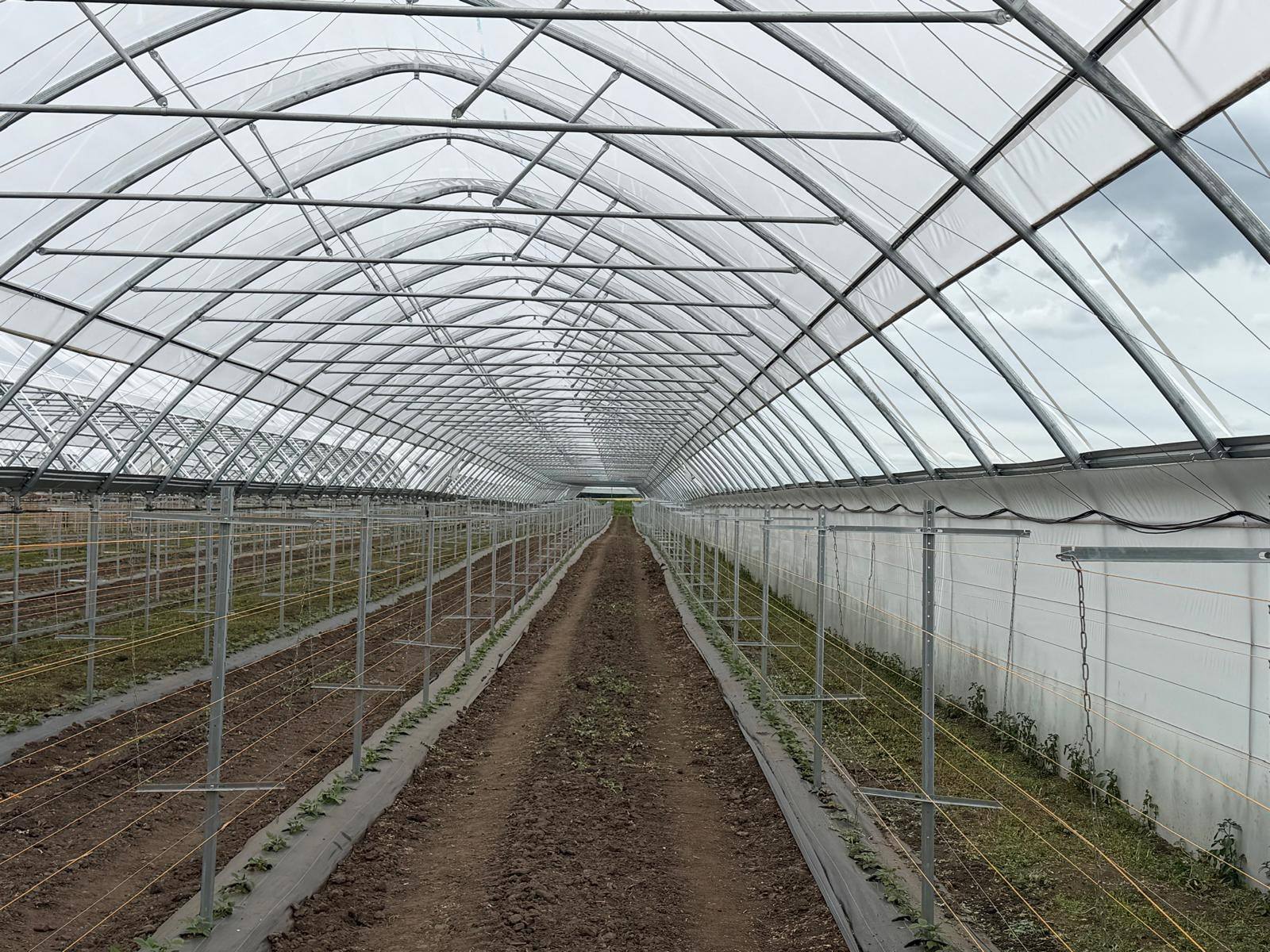

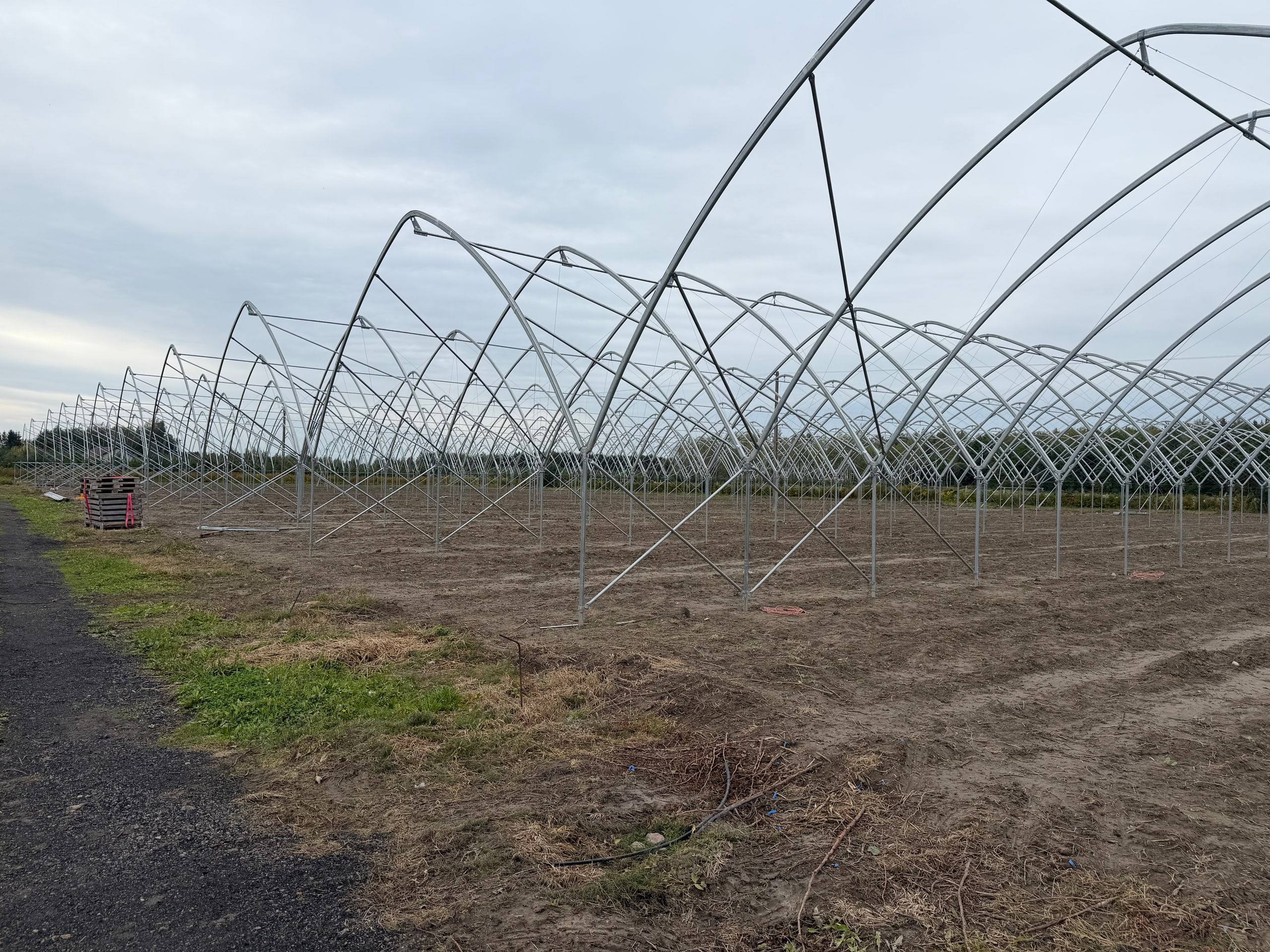

Nasze tunele zblokowane na polu
Tunel pojedynczy a zblokowany
| Cecha | Tunele pojedyncze (Solo) | Tunele zblokowane (Multibay) |
|---|---|---|
| Konstrukcja | wolnostojący tunel, każda wręga na własnych kotwach | nawy połączone bok do boku na wspólnych rzędach nóg |
| Posadowienie | kotwy wkręcane w ziemię, stal E370+Z275 | nogi typu Y wkręcane w ziemię, stal E370+Z275 |
| Wręgi | stal S350+Z275, łuk okrągły lub gotycki | stal S350+Z275, łuk okrągły lub gotycki |
| Szerokość | 6–11 m | 6–11 m na nawę |
| Rynny i deszczówka | nie | tak, rynny między nawami |
| Elastyczność | łatwy demontaż i przeniesienie na inne pole | modułowa rozbudowa o kolejne nawy |
| Wczesna uprawa | w środku cieplej — lepszy do bardzo wczesnej uprawy | — |
| Cena konstrukcji z folią | od 28 zł/m² netto | od 23 zł/m² netto |
Ile kosztuje tunel zblokowany?
Tunele zblokowane: od 23 zł/m² netto za konstrukcję stalową z folią.
Cena nie obejmuje transportu ani montażu. Montaż: od 8 zł/m² netto. Tunele pojedyncze: od 28 zł/m² netto.
Cennik i co wpływa na cenęod 23 zł/m²
netto, konstrukcja stalowa z folią, bez transportu i montażu
Od zapytania do tunelu na polu
Zapytanie
Dzwonisz, piszesz albo wypełniasz konfigurator: uprawa, wymiary pola, termin.
Wizyta lokalna
Dobieramy typ tunelu, szerokość nawy, profil rury i kształt łuku do uprawy i warunków na polu.
Produkcja
Konstrukcję i akcesoria wykonujemy we własnym zakładzie produkcyjnym w Bralinie (woj. wielkopolskie) — ok. 10 ha tuneli miesięcznie.
Dostawa
Spakowane elementy przywozimy na pole, a rury gięte są na miejscu, u klienta. Transport wyceniamy osobno.
Montaż
Montujemy tunele kompleksowo albo wspieramy Twoją ekipę naszym montażystą. Montaż: od 8 zł/m² netto.
Najczęstsze pytania
Ile kosztuje tunel zblokowany?
Tunele zblokowane: od 23 zł/m² netto. Tunele pojedyncze: od 28 zł/m² netto. Konstrukcja stalowa z folią, bez transportu i montażu.
Jaka rura na wręgi — 80×40 czy 90×50?
80×40 mm to najczęściej wybierana rura owalna. 90×50 mm daje o 29% wyższą wytrzymałość przy bardzo podobnej cenie — warto ją rozważyć tam, gdzie liczą się obciążenia od wiatru i śniegu.
Z jakiej stali są nogi i wręgi?
Nogi robimy ze stali E370+Z275 — o ok. 10% mocniejszej od S350+Z275, w tej samej cenie. Wręgi są ze stali S350+Z275.
Czy tunel zblokowany zbiera deszczówkę?
Tak. Między nawami są rynny, które odprowadzają wodę opadową — można ją zbierać i wykorzystać ponownie.
Jak wzmocnić tunel zblokowany na wiatr i śnieg?
Linki lattice (linki stalowe 3 mm od nogi do wręgi) montujemy w tunelach zblokowanych w standardzie na każdej wrędze — wzmacniają tunel na wiatr i częściowo na śnieg. Jako opcję dodajemy rurę w kalenicy Ø35×1,5 mm, która usztywnia tunel od góry, oraz stężenie poziome z rury Ø40×1,5 mm w wersji T lub V, które razem z wręgą tworzy kratownicę i najmocniej wzmacnia tunel na śnieg. Najmocniejsze połączenie to linki lattice i stężenie poziome T lub V.
